Ventiloconvector pentru tavan fals
Brisell OC
Terminalul hidronic pentru montaj în tavan fals
Brisell OC este rezultatul unui efort considerabil de resurse, cu scopul de a oferi un produs de vârf în ceea ce privește performanța, silențiozitatea, consumul și funcționalitatea.
- Înălțime
- 240 mm
- Putere de răcire sensibilă
- 2.019 – 5.248 W
- Putere de încălzire, apă 45 °C
- 3.360 – 8.734 W
- Debit de apă, răcire
- 8 – 20 l/min
Sursa: catalogul Sollis 2024, paginile 38–53.
Descriere
Despre Brisell OC
Brisell OC este rezultatul unui efort considerabil de resurse, cu scopul de a oferi un produs de vârf în ceea ce privește performanța, silențiozitatea, consumul și funcționalitatea. Echipat cu ventilator centrifugal cu presiune disponibilă ridicată, acoperă o gamă largă de aplicații rezidențiale. Toate modelele au grupuri de ventilație cu un consum de energie deosebit de redus și o gamă largă de accesorii, în special kiturile practice de distribuție a aerului FastFan.
Cu 3 mărimi disponibile, de la 2,7 la 7,2 kW putere frigorifică, este soluția completă pentru climatizarea hidronică, în special în sistemele cu pompe de căldură reversibile moderne. Efectul de dezumidificare adaugă confort în încăperi.
Brisell OC este un terminal versatil și silențios, care permite numeroase soluții de instalare datorită aspirației reversibile pe șantier și gamei bogate de accesorii, grile și kituri FastFan.

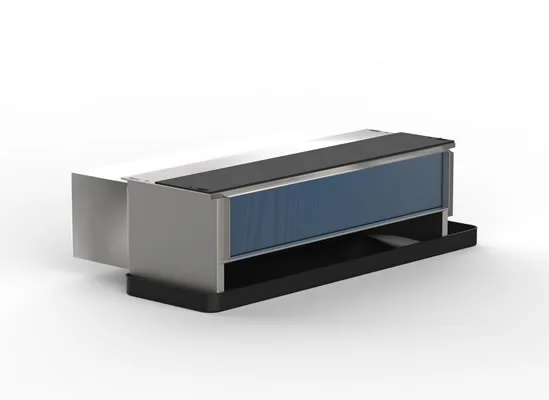

Brisell OC este ventiloconvectorul pentru montaj în tavan fals. Datorită înălțimii de doar 24 cm și schimbătorului de căldură de înaltă eficiență, poate fi instalat în tavanele false ale locuințelor. Aspirația posterioară poate fi transformată pe șantier în aspirație de jos. Racord tavă de condens DN 20. Motorul are trei intrări sub tensiune pentru selectarea vitezei. Cadrul este din tablă zincată. Filtrul de aer de la aspirație este detașabil. Racordurile de apă ¾" F sunt pe partea stângă.
Modele
Brisell OC 510 (TCM05A), Brisell OC 850 (TCM08A), Brisell OC 1360 (TCM14A)
Pe scurt
Caracteristici

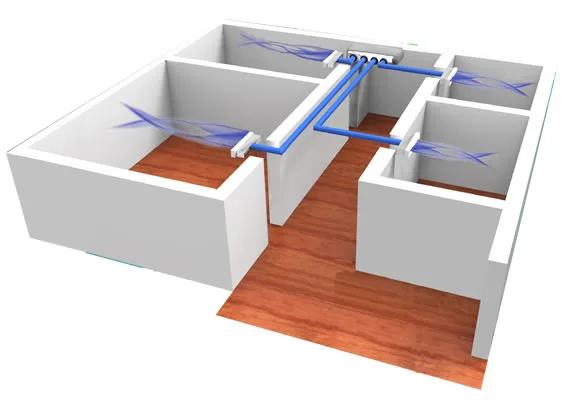

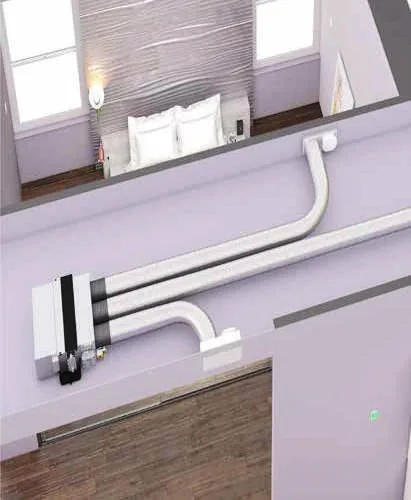

- VersatilAspirația aerului poate fi transformată pe șantier, cu o simplă șurubelniță, din varianta „din spate” în varianta „de jos”. Realizarea tubulaturii este foarte ușoară datorită gamei de accesorii, în special plenumurilor modulare de refulare și de retur cu racorduri cu cuplare rapidă.
- SilențiosSuficient de silențios pentru a fi un produs potrivit pentru clădirile rezidențiale; montajul în tavanul fals îl ascunde complet.
- Încălzește, răcește și dezumidifică discretTrei mărimi, de la 2,7 la 7,2 kW putere frigorifică; ideal cu pompele de căldură reversibile moderne.
- Ventilatoare cu consum redusVentilator centrifugal cu presiune disponibilă ridicată; toate modelele au grupuri de ventilație cu consum de energie deosebit de redus.
- Înălțime de doar 24 cmSe montează în tavanele false ale locuințelor.
Date tehnice
Valori pentru toată gama
Intervalele merg de la cel mai mic la cel mai mare model. Valorile depind de condițiile de test de mai jos.
| Putere totală de răcire, apă 7 °C (1) | 2.788 – 7.248 W |
|---|---|
| Putere de răcire sensibilă (1) | 2.019 – 5.248 W |
| Putere de încălzire, apă 45 °C (2) | 3.360 – 8.734 W |
| Debit de apă, răcire (1) | 8 – 20 l/min |

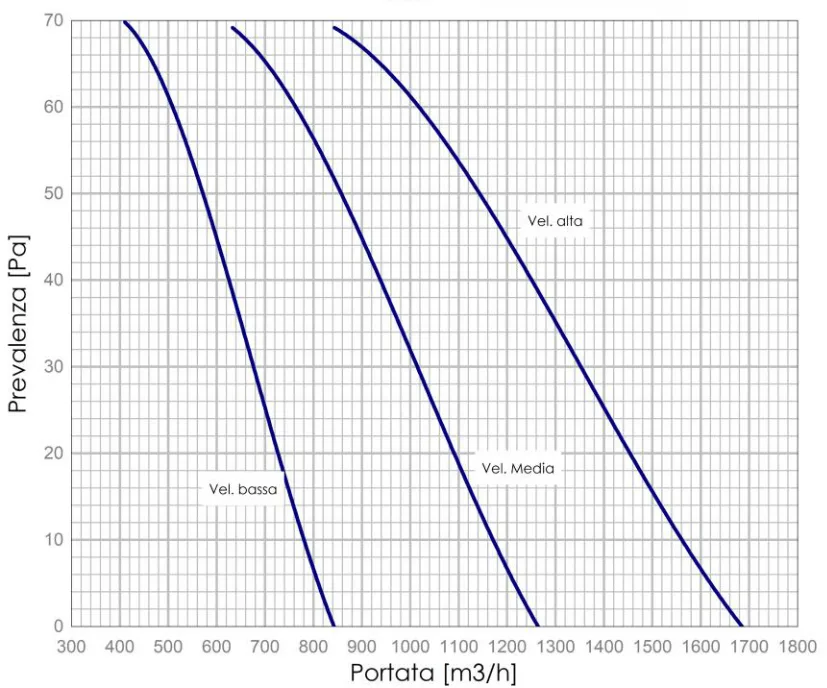

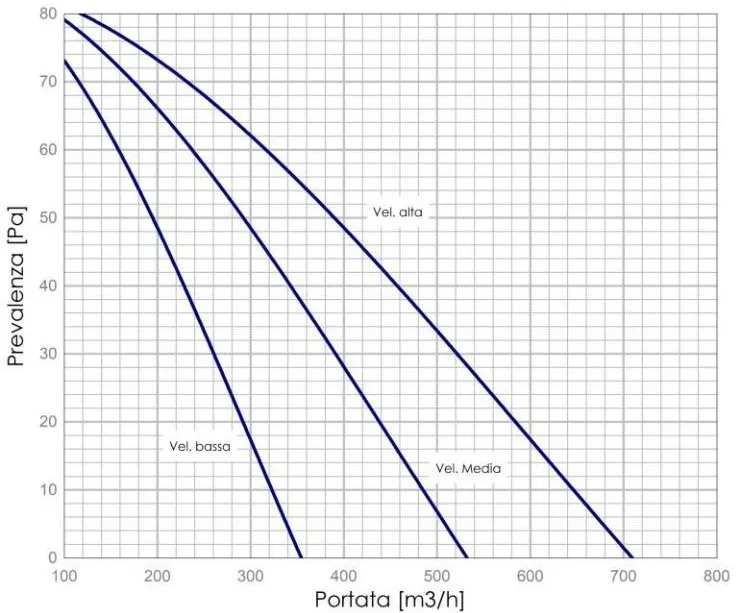

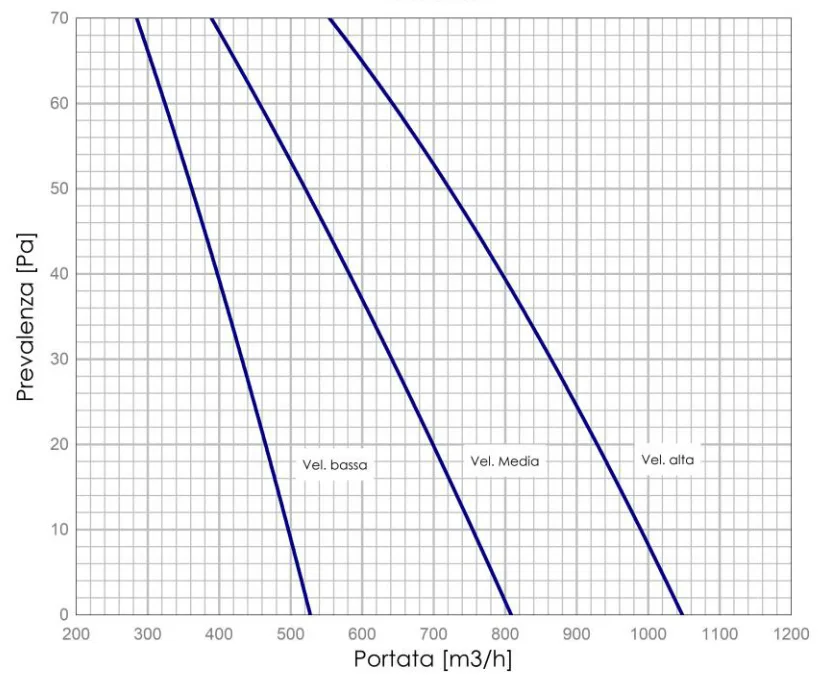

| Debit de aer, viteză maximă la 30 Pa | 510 – 1360 m³/h |
| Presiune acustică, viteză maximă (*) | 42 – 48 dB(A) |
| Consum electric maxim | 59 – 156 W |
| Alimentare / grad de protecție | 230/1+N/50 – IP23 |
| Racorduri hidraulice | Rc 3/4" (DN20) |
| Evacuare condens | DN 20 |
| Înălțime | 240 mm |
| Lățime A / B (desen) | 687 – 1.112 mm / 894 – 1.319 mm |
| Greutate netă | 16,4 – 26 kg |
| Presiune maximă de lucru | 1,6 MPa |
(1) Răcire: apă la intrare 7 °C, ΔT 5 °C; aer 27 °C, UR 47% (UNI EN 1397:2015). (2) Încălzire: apă la intrare 45 °C, ΔT 5 °C; aer 20 °C termometru uscat (UNI EN 1397:2015). (*) Presiune acustică: r = 1,5 m, Q = 1 (UNI EN ISO 3741:2010).
Sursa: catalogul Sollis 2024, paginile 38–53.
