Control de zonă, montaj ascuns
Integra Control Zone
Control de zonă ascuns, integrat web
Integra Control Zone este un dispozitiv electronic compact, montat într-o carcasă modulară pentru tablou electric (3 module), capabil să gestioneze climatizarea unui spațiu în cadrul unui sistem multizonă.
- Consum, ieșire maximă 0-10 V
- 8 mA
- Protecție electrică
- II – IP30
- Semnale de ieșire ventiloconvector și clapetă
- relee inductive; putere de întrerupere 2,5 A
- Cablu de conectare senzor
- FTP cat. 5 sau superior
Sursa: catalogul Sollis 2024, paginile 45–64.
Descriere
Despre Integra Control Zone
Integra Control Zone este un dispozitiv electronic compact, montat într-o carcasă modulară pentru tablou electric (3 module), capabil să gestioneze climatizarea unui spațiu în cadrul unui sistem multizonă.
Este echipat cu o ieșire 0-10 V pentru modularea unei clapete și cu 2 contacte uscate pentru comanda unei clapete deschis/închis, pentru pornirea ventiloconvectorului sau pentru comanda unei vane cu 2 sau 3 căi. Două LED-uri integrate, verde și roșu, oferă o indicație imediată a stării de funcționare (roșu = anomalie). Se conectează la Integra Benessere sau la sisteme de automatizare ale altor producători printr-un port serial standard RS485, cu protocol Modbus RTU.

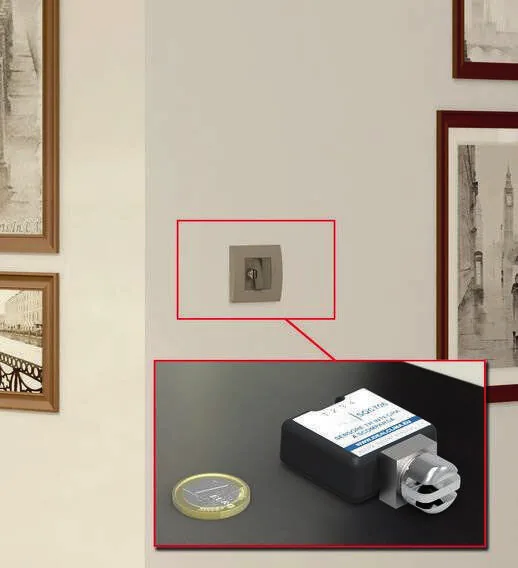

Integra Control Zone este folosit ca regulator termic de zonă în sistemele hidronice de încălzire și climatizare cu tubulatură, cu controlul temperaturii în zone termice individuale (sisteme multizonă). Primește datele de temperatură de la senzorul de cameră Integra Point TH și modulează continuu puterea livrată fiecărei zone termice, cu algoritm de reglare PID, pentru o precizie maximă a reglării temperaturii din încăpere. Pornește apoi ventiloconvectorul cu o întârziere de 4 minute (de exemplu, pentru a permite deschiderea vanei circuitului de apă).
Integra Control Zone poate fi gestionat doar prin interfața Modbus, deci are nevoie de un dispozitiv master, de exemplu Integra Touchscreen, care transmite valorile de temperatură dorite de utilizator.
Modele
Integra Control Zone invisible zoning control (SQCT12)
Pe scurt
Caracteristici
- Ascuns, 3 module DINDispozitiv compact în carcasă pentru tablou electric, de 3 module, invizibil în încăpere.
- Control clapete și ventiloconvectorIeșire 0-10 V pentru modularea clapetei și 2 contacte uscate pentru clapetă deschis/închis, pornirea ventiloconvectorului sau vană cu 2 ori 3 căi.
- Reglare PIDModulează continuu puterea livrată zonei pe baza temperaturii citite de Integra Point TH.
- Modbus RTUPort serial standard RS485; funcționează cu Integra Benessere sau cu sisteme de automatizare ale altor producători.
- LED-uri de stareLED-urile verde și roșu indică imediat starea de funcționare (roșu = anomalie).
Date tehnice
Valori pentru toată gama
Intervalele merg de la cel mai mic la cel mai mare model. Valorile depind de condițiile de test de mai jos.
| Protecție electrică | II – IP30 |
|---|---|
| Semnale de ieșire ventiloconvector și clapetă | relee inductive; putere de întrerupere 2,5 A |
| Consum, ieșire maximă 0-10 V | 8 mA |
| Cablu de conectare senzor | FTP cat. 5 sau superior |
| Distanță maximă până la Integra Point TH | până la 30 m |
| Alimentare | 24 V DC |
| Putere (tipărit „Current”) | 10 W |
| Dimensiuni Î x L x A | 57,5 x 53,3 x 90,2 mm |
| Comunicație | RS485, Modbus RTU |
| Întârziere pornire ventiloconvector | 4 minute |
Sursa: catalogul Sollis 2024, paginile 45–64.
