- Tub de ventilație
- DN 75
- Diametru exterior
- 83 mm
- Lungime
- 134 mm
- Domeniu de măsurare
- 0 – 40 m³/h
Sursa: catalogul Sollis 2024, paginile 75–78.
Descriere
Despre Metrovent
Metrovent este un debitmetru „totul-în-unu” pentru măsurare și reglare, conceput special pentru echilibrarea rapidă a debitelor într-un sistem de ventilație.
Se poate monta pe orice tub de ventilație DN 75. Folosește o metodă mecanică, bazată pe o turbină: acul roșu indică dintr-o privire debitul, iar clapeta fluture permite apoi reglarea debitului cu o șurubelniță.
Metrovent are o incertitudine de măsurare, calculată conform EN 12599, sub 10% și este certificat de un laborator acreditat pentru dispozitive de măsurare a debitului. Un proces de calibrare în fabrică, în timpul producției, asigură precizia și repetabilitatea măsurării în timp.
Această precizie face ca Metrovent să fie conform cu noul standard EN 12599 pentru echilibrarea și predarea unui sistem de ventilație. Standardul impune măsurarea și echilibrarea debitelor pe șantier înainte de predarea sistemului de ventilație. Cu Metrovent, aceste operațiuni sunt extrem de simple.
Metrovent a fost dezvoltat special pentru sistemele de ventilație cu recuperare de căldură; de aceea, niciun aparat de măsură de uz general nu se poate compara cu el în ventilația clădirilor rezidențiale și a spațiilor comerciale mici.
În interiorul Metrovent se află o turbină cu 8 pale, echipată cu un arc de torsiune antagonist calibrat. Când fluxul de aer trece prin turbină, generează un cuplu proporțional cu debitul, echilibrat de acțiunea arcului. Turbina se deplasează astfel din poziția de repaus într-o nouă poziție de echilibru, proporțională cu debitul din conductă, iar acul ei indică imediat debitul de aer în m³/h sau CFM.
Modele
Metrovent DN 75 flowmeter 0-40 m3/h (VPFM75)
Pe scurt
Caracteristici

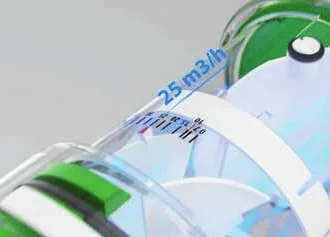

- Debite dintr-o privireScală în m³/h, rezoluție de 1 m³/h, precizie certificată de un laborator notificat Accredia și domeniu de măsurare de la 0 la 40 m³/h; utilizabil pentru conformitatea cu procedura obligatorie de echilibrare și predare EN 12599.
- Echilibrare instantanee a întregului sistemSe montează oriunde pe tubul DN 75, în tavanul fals sau într-un perete despărțitor; câte un Metrovent pe fiecare tub, unul lângă altul, permite citirea și echilibrarea simultană a tuturor tuburilor.
- Montat permanentSpre deosebire de orice alt aparat de măsură, Metrovent rămâne montat în sistemul de ventilație și permite diagnosticarea rapidă, de exemplu a unui debit redus din cauza filtrelor colmatate ale unității de ventilație.

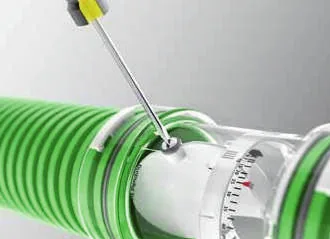

- Reglarea debitului cu o șurubelnițăClapeta fluture este amplasată după turbină, pentru a nu influența măsurarea; se reglează cu o șurubelniță până la valoarea dorită.

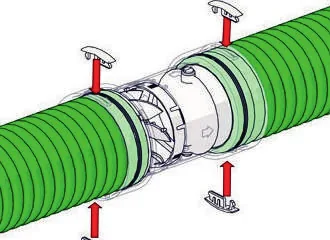

- Montaj pe orice tub DN754 cleme din plastic incluse în fiecare pachet, pentru un montaj etanș, fără scule; se poate monta imediat după distribuitor sau în pereții despărțitori ai apartamentului; complet etanș datorită garniturilor O-ring de pe clapeta fluture.

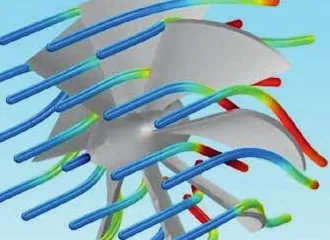

- Pierderi de presiune practic nuleProiectat cu metode avansate de proiectare și testare aeronautică: pierderea de presiune a Metrovent 75 la 30 m³/h este sub 1 Pa, neglijabilă pentru dimensionare și funcționare.
Date tehnice
Valori pentru toată gama
Intervalele merg de la cel mai mic la cel mai mare model. Valorile depind de condițiile de test de mai jos.

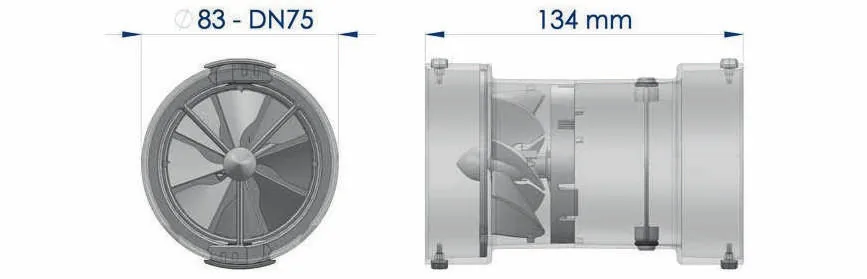

| Tub de ventilație | DN 75 |
|---|---|
| Diametru exterior | 83 mm |
| Lungime | 134 mm |
| Domeniu de măsurare | 0 – 40 m³/h |
| Rezoluție | 1 m³/h |
| Eroare de măsurare (EN 12599) | < 10% |
| Pierdere de presiune la 30 m³/h | < 1 Pa |
| Conformitate EN 12599 | Da |
| Turbină | 8 pale, arc de torsiune calibrat |
Date furnizate de un laborator notificat italian, conform EN 12599 (date tehnice certificate de un laborator notificat pentru măsurarea debitelor).
Sursa: catalogul Sollis 2024, paginile 75–78.
